直線振動篩

直線振動篩篩分視頻：

該產品篩分效率可達96%以上，可篩分400目以內的干式粉末、顆粒，每小時產量可達20噸，1-6層篩網，可同時篩分出2-7種不同粒度的物料，密封性好，無粉塵溢散，耗能少，可用于流水線生產中的自動化作業。

關于大漢牌直線振動篩:

直線振動篩是一種運動軌跡為直線的中、細篩分設備，其材質分為多種，如：碳鋼材質，不銹鋼材質，全不銹鋼材質等，可滿足不同行業的篩分要求，1-6層篩網，能同時進行2-7個等級的分選自動排料，更適合于24小時流水線作業。

直線振動篩篩分視頻：

單層直線篩-杏仁除雜

多層直線篩-硫酸鎳分級

不銹鋼直線振動篩-化肥顆粒分級

大型直線篩-篩分沙子

直線振動篩主要適用行業:

直線振動篩主要用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分、除雜。

食品行業：大豆、板栗、花生、芝麻、麥芽、稻谷、大米等。

化工行業：化肥、尿素、石油焦、樹脂、涂料等。

醫藥行業：中藥粉、中藥飲片、顆粒藥丸、微丸等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等

直線振動篩工作原理:

DZSF系列直線振動篩分機為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

直線振動篩結構說明:

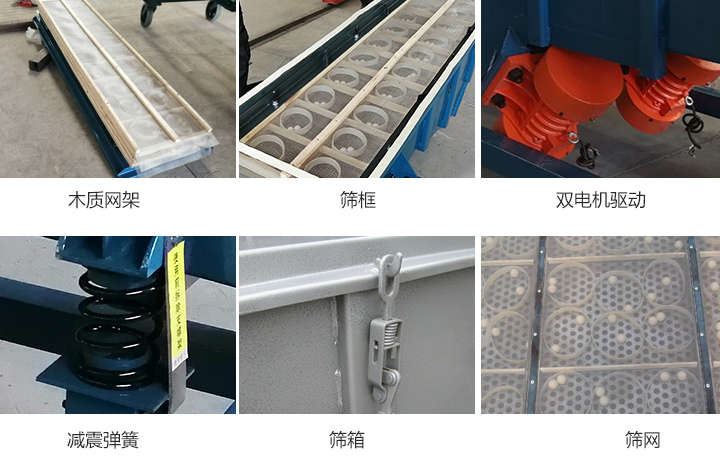

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

直線振動篩主要技術參數和外形尺寸：

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.06-8	960	5-7	2×0.37	45-60	2462×808×848
DZSF530	500×2500		2-200	0.06-8	960	5-7	2×0.37	45-60	2462×808×848
DZSF1020	1000×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2953×808×1120
DZSF1030	1000×3000		2-200	0.1-20	960	6-8	2×0.37	45-60	3152×1340×1120
DZSF1025	1000×2500		2-200	0.1-15	960	5-7	2×0.37	45-60	2203×1320×900

直線振動篩型號說明:

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

1020----------------------------------篩面尺寸（1000mm寬x2000mm長)

1-------------------------------------兩層(兩層篩網三個出料口)

S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】

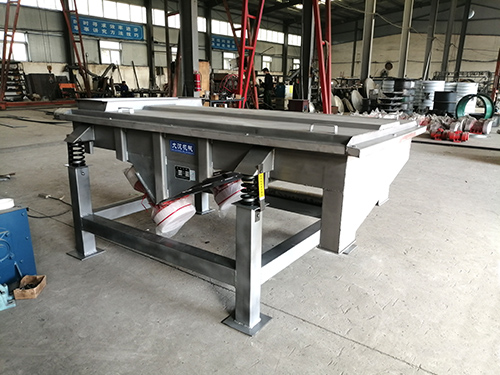

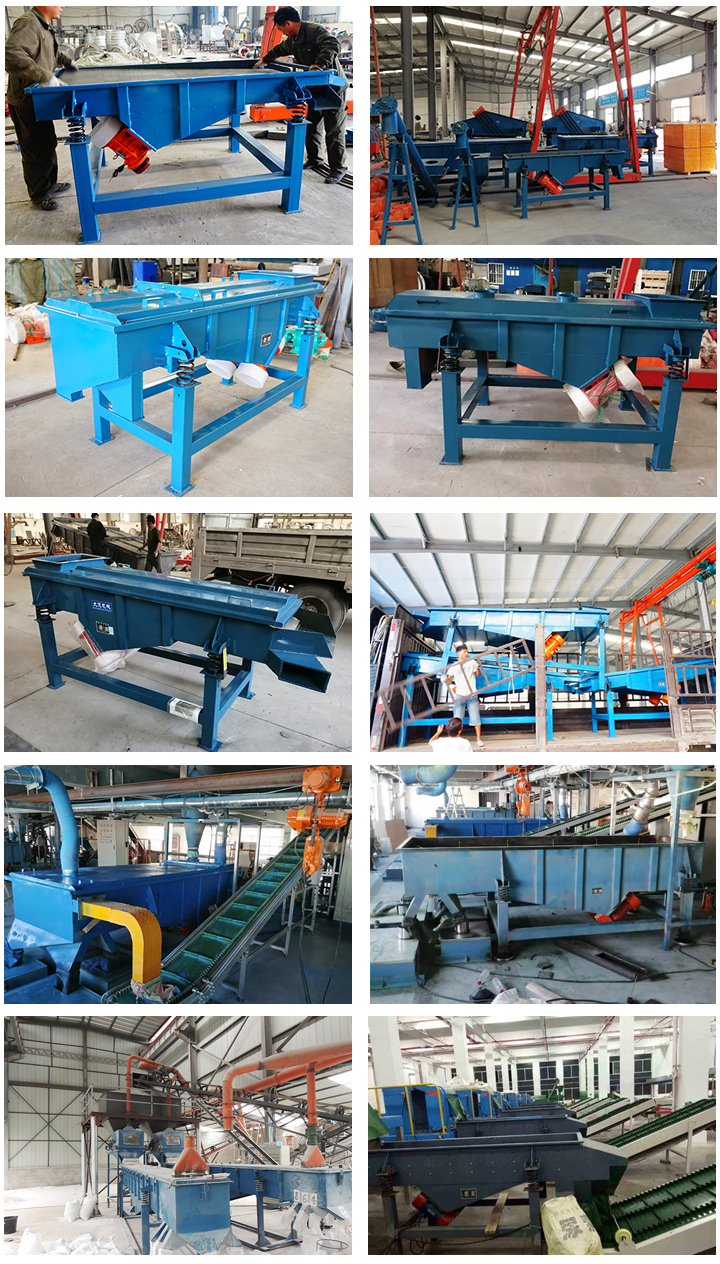

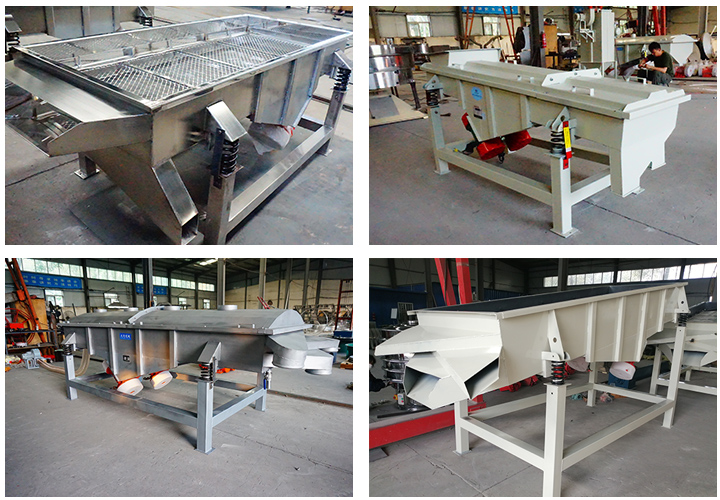

直線振動篩廠家產品實物圖：

直線振動篩安裝調試與使用:

該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

直線振動篩安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正?，F象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
